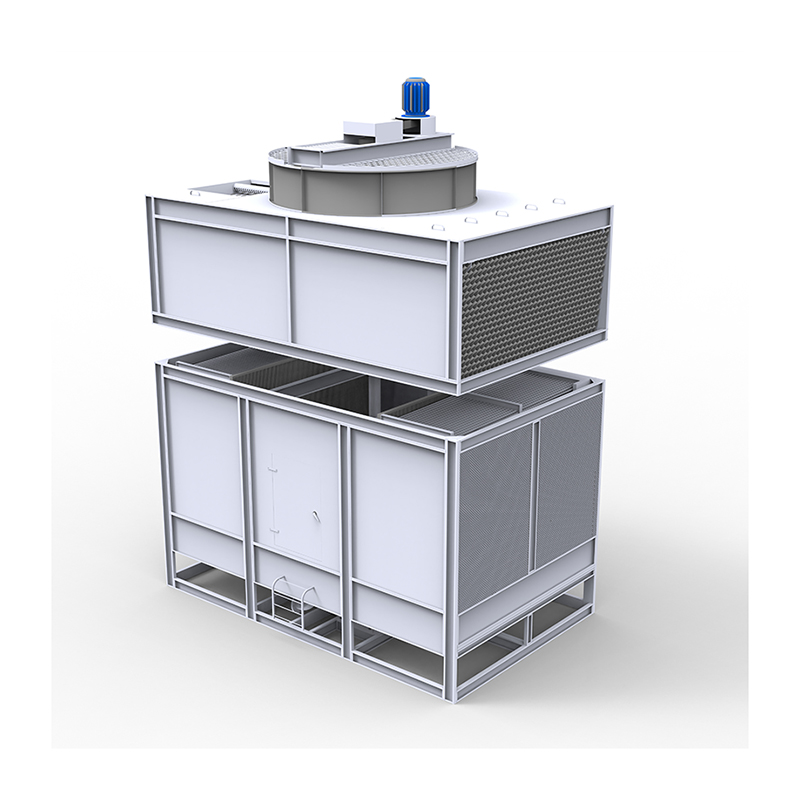

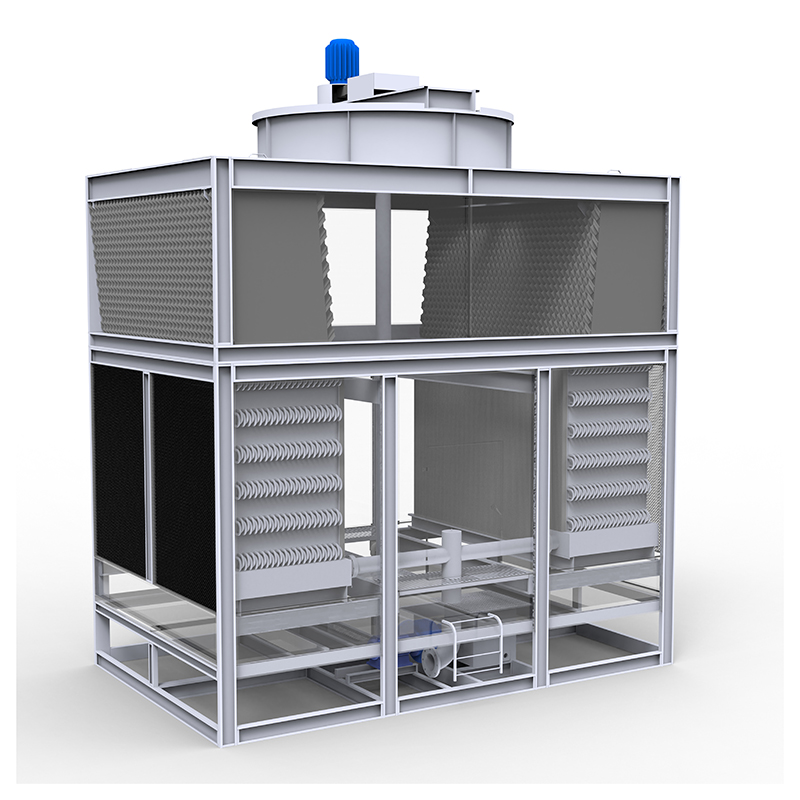

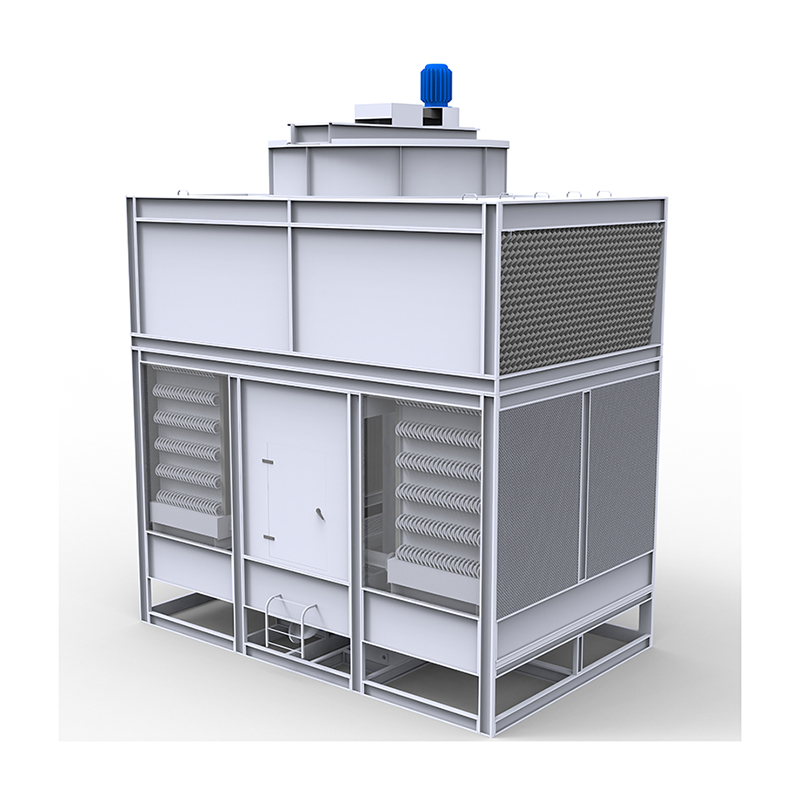

Torre Cerrada de Flujo Cruzado
1. Estructura del Gabinete
La torre de enfriamiento está construida principalmente de acero de magnesio, aluminio y zinc (las opciones incluyen acero galvanizado pesado Z700, acero galvanizado regular y acero inoxidable SUS304). Todos los materiales se fabrican según las normas nacionales, lo que garantiza la calidad y una resistencia superior a la corrosión. 2. Puerta y Pasillo de Inspección
Una amplia puerta de inspección facilita el acceso a los trabajadores. Los pasillos de inspección se instalan dentro de la torre para que los trabajadores puedan inspeccionar el interior de la torre de enfriamiento. 3. Estructura Esquelética
El marco está construido de acero galvanizado de alta calidad y alta resistencia. El diseño general de las columnas, combinado con vigas ubicadas racionalmente e instalación inclinada, mejora la estabilidad de la estructura de la torre. El diseño de las vigas de gran envergadura es calculado meticulosamente por diseñadores profesionales y verificado mediante modelos físicos. Los valores de deflexión de toda la serie se controlan dentro del rango de confianza estándar.
4. Ventilador de Flujo Axial
Las aspas del ventilador tienen forma de aspa y se someten a pruebas de equilibrio dinámico y estático antes del envío. El ventilador adopta un diseño de gran volumen, ángulo de aspa ajustable y cumple con las normas nacionales de ruido.
5. Motor del ventilador
La torre de enfriamiento utiliza un motor totalmente impermeable que no requiere mantenimiento, salvo el reabastecimiento rutinario, lo que reduce los costos de operación y mantenimiento. El motor se instala con nuestro equipo de reabastecimiento patentado antes del envío, lo que facilita su reabastecimiento.
Ofrecemos una variedad de modelos de motores, incluyendo motores de doble velocidad, motores de frecuencia variable y motores a prueba de explosiones, para satisfacer las necesidades del cliente en diversas condiciones de operación. 6. Método de transmisión
El método de transmisión tradicional, mediante correa o reductor de engranajes, ofrece bajos costos de piezas de desgaste y bajos costos de operación y mantenimiento. El reductor ofrece alta precisión de fabricación, alta eficiencia de transmisión, bajo nivel de ruido, larga vida útil y fácil mantenimiento y reparación.
7. Serpentín de intercambio de calor
El material estándar SUS304 es rentable, ofrece una fuerte resistencia a la corrosión y una larga vida útil. El serpentín instalado se prueba bajo el agua a 1.0 MPa (9 bar) para garantizar la ausencia de fugas. Se pueden seleccionar serpentines de cobre, titanio o SUS316 según las necesidades del cliente. El serpentín está diseñado con un ángulo de inclinación durante la instalación, lo que facilita el vaciado.
8. Medidas antisalpicaduras
El colector de agua se instala en la zona de entrada de aire, y la velocidad del viento dentro de la torre se ajusta estrictamente a la velocidad económica óptima, lo que previene eficazmente las salpicaduras de agua pulverizada y reduce las salpicaduras.
9. Sistema de suministro de agua
Las boquillas de alto caudal, de triple salpicadura o espiral, garantizan un alto caudal, sin obstrucciones ni puntos ciegos, garantizando un suministro de agua uniforme. 10. Transporte e instalación
El cuerpo de la torre se instala de forma integrada, lo que facilita la sustitución y el mantenimiento, y reduce el tiempo de montaje y construcción en obra. 9. Control inteligente (opcional)
La torre de refrigeración integra control automático, visualización del estado de funcionamiento, protección y luces de advertencia. La conexión a un sistema BA permite la monitorización y el control remotos del estado de funcionamiento del ventilador y la bomba de agua.
