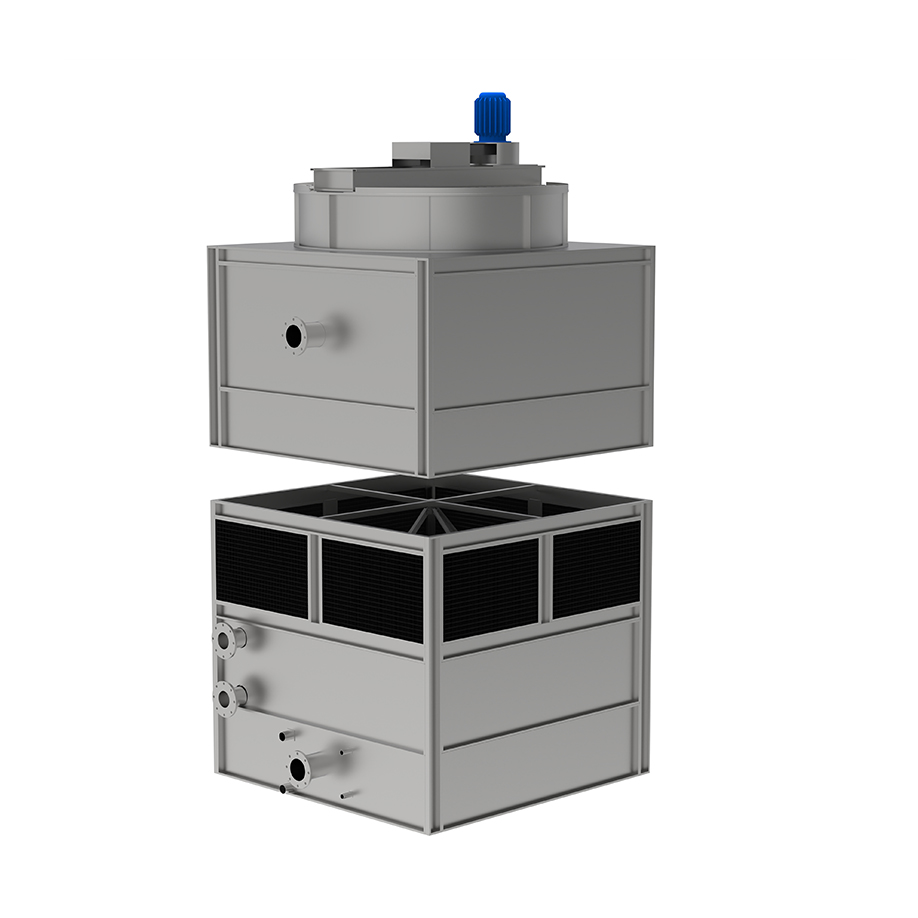

Torre Cerrada de Contraflujo
1. Carcasa de la Torre
La torre de enfriamiento está construida principalmente de acero de magnesio, aluminio y zinc (acero galvanizado pesado Z700, acero galvanizado regular y acero inoxidable SUS304 están disponibles opcionalmente). Todos los materiales cumplen con las normas nacionales y ofrecen una excelente resistencia a la corrosión. 2. Estructura y Tornillería
La estructura está construida de acero galvanizado por inmersión en caliente de alta calidad y resistencia, y el diseño estructural es racional, lo que garantiza la estabilidad del equipo y minimiza el consumo de material.
Las tornillería utilizan pernos SUS304, que ofrecen una excelente resistencia a la corrosión.
3. Ventilador
El ventilador adopta un diseño de flujo axial y la mayoría de las aspas son perfiles aerodinámicos huecos de aleación de aluminio. El ángulo de las aspas es ajustable y se somete a pruebas de equilibrio dinámico antes del envío. 4. Motor del Ventilador
La torre de enfriamiento completamente cerrada utiliza un motor especial resistente al agua que no requiere mantenimiento, salvo el reabastecimiento regular de combustible, lo que reduce los costos de operación y mantenimiento para el cliente. Antes de salir de fábrica, el motor se instala con nuestro equipo de carga patentado, lo que facilita su carga. 5. Serpentín de intercambio de calor
El material estándar SUS304 es rentable, presenta una excelente resistencia a la corrosión y ofrece una larga vida útil. El serpentín ensamblado se somete a pruebas de fugas a una presión de agua de 1.0 MPa (9 atm). Se pueden seleccionar tubos de cobre, tubos de titanio o serpentines SUS316 según las necesidades del cliente.
Los serpentines de intercambio de calor se pueden diseñar en paralelo en varios grupos. Si se produce un problema en un grupo de serpentines, se pueden realizar reparaciones simplemente cerrando la válvula sin detener la máquina. La cinta de instalación del serpentín tiene una cómoda inclinación para su vaciado.
6. Bomba de agua de aspersión
Seleccionamos una bomba de aspersión especial para torres de refrigeración. Esta bomba de agua se caracteriza por su baja presión, alto caudal, baja potencia y bajo nivel de ruido.
7. Rejilla de entrada de aire
Según la aplicación, se utiliza una rejilla de entrada de aire de PVC o de placa de magnesio, aluminio y zinc. Esta rejilla minimiza las sombras causadas por el viento, bloquea la luz solar directa, previene el crecimiento de algas, promueve el crecimiento de microorganismos y previene la deriva de agua. 8. Tanque de recolección de agua

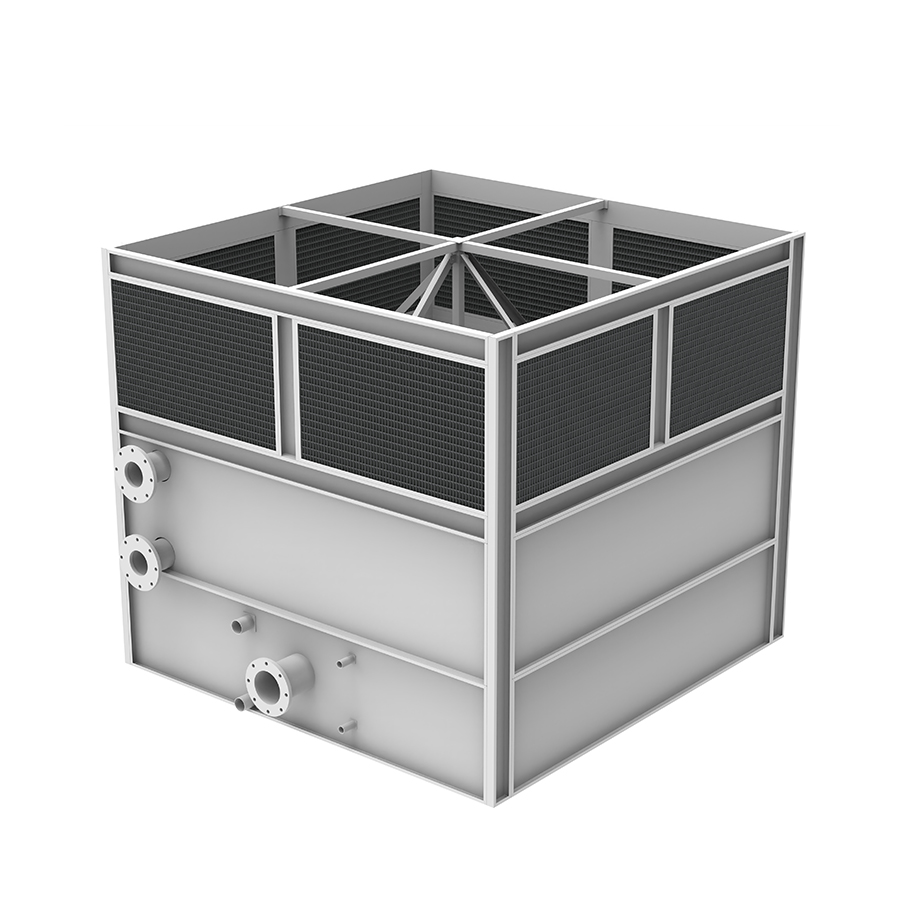

Utiliza acero galvanizado Z700 de alta resistencia para una mayor resistencia a la corrosión y una larga vida útil. Un tanque de recolección de agua profundo garantiza la cantidad adecuada de agua de pulverización. Se pueden instalar una válvula solenoide, un sensor de nivel de agua y una función de llenado automático de agua según sea necesario. 9. Válvula de flotador
Esta válvula compensa la pérdida de agua de refrigeración por evaporación y está equipada con un dispositivo de llenado automático de agua. Está fabricada 100 % en acero inoxidable y cuenta con un práctico y flexible mecanismo de cuatro enlaces. 10. Sistema de distribución de agua dual

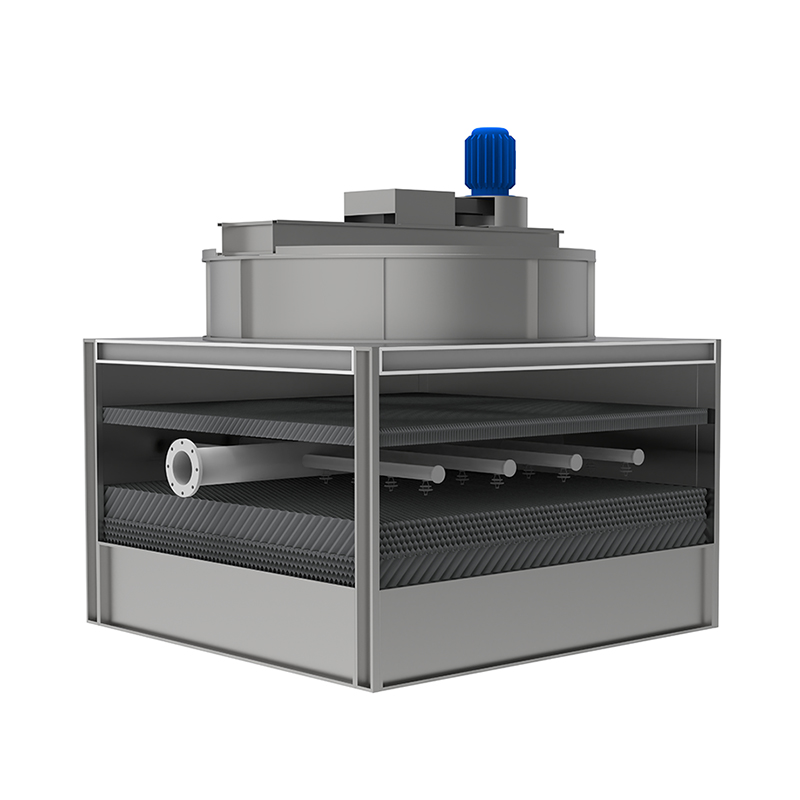

Adopta boquillas de alto caudal, de tres chorros o de caudal variable para evitar obstrucciones o puntos ciegos. El sistema de distribución de agua dual garantiza una distribución uniforme del agua de pulverización por las superficies del tubo de llenado y del intercambiador de calor. 11. Calentador eléctrico (opcional)
Durante el funcionamiento en invierno, encender el calentador eléctrico puede evitar la congelación del serpentín de intercambio de calor y el tanque de recolección de agua. 9. Control inteligente (opcional)
La torre de enfriamiento integra control automático, visualización del estado de funcionamiento, protección e iluminación de advertencia. Cuando se conecta a un sistema BA, puede monitorear y controlar de forma remota el ventilador y la bomba de agua, detectar y ajustar automáticamente el nivel de agua en el tanque de agua y controlar automáticamente el calentador eléctrico para el anticongelante del tanque de agua.
