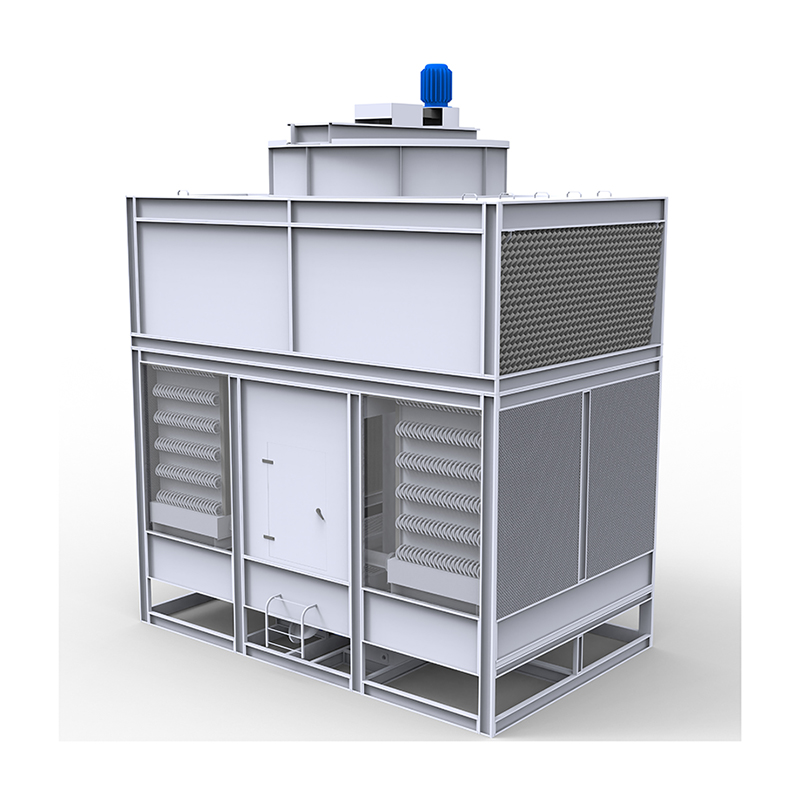

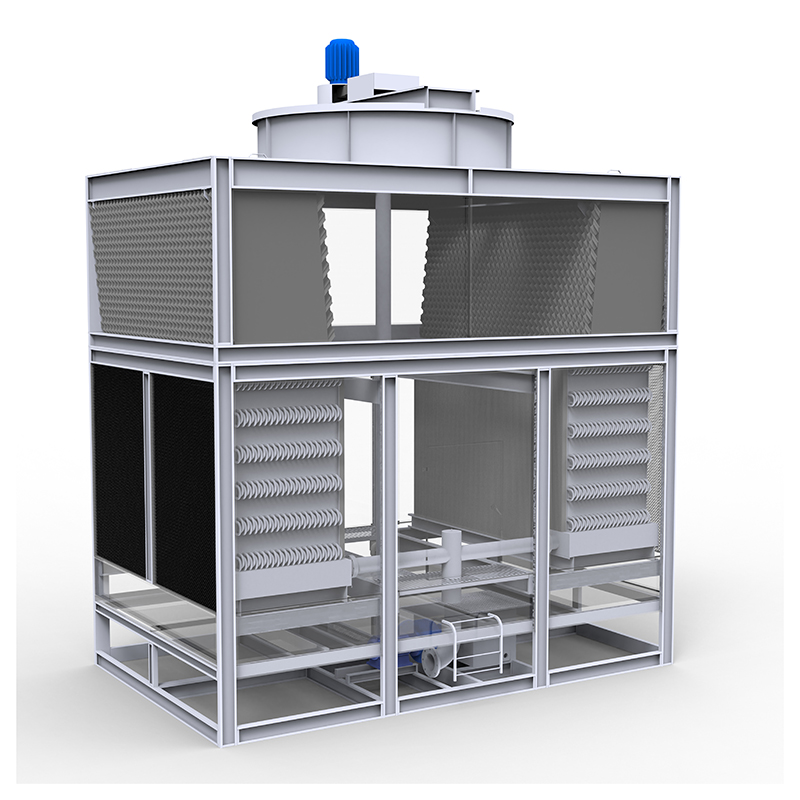

बंद क्रॉस-फ्लो टावर
1. संलग्नक संरचना
कूलिंग टावर मैग्नीशियम-एल्यूमीनियम-जस्ता लेपित स्टील (वैकल्पिक Z700 हेवी-गेज गैल्वेनाइज्ड स्टील, मानक गैल्वेनाइज्ड स्टील और SUS304 स्टेनलेस स्टील) से निर्मित है। सभी सामग्रियाँ राष्ट्रीय मानकों के अनुसार निर्मित की जाती हैं, बिना किसी नकारात्मक सहनशीलता के, जो बेहतर संक्षारण प्रतिरोध प्रदान करती हैं।
2. प्रवेश द्वार और मार्ग
अतिरिक्त चौड़े प्रवेश द्वार प्रवेश को सुगम बनाते हैं, और आंतरिक निरीक्षण की सुविधा के लिए टावर के अंदर प्रवेश मार्ग प्रदान किए गए हैं।
3. फ्रेम संरचना
संरचना उच्च-शक्ति, उच्च-गुणवत्ता वाले हॉट-डिप गैल्वेनाइज्ड स्टील से निर्मित है। टावर की संरचनात्मक स्थिरता को बढ़ाने के लिए एकीकृत स्तंभ डिज़ाइन को रणनीतिक रूप से रखे गए क्रॉसबीम और विकर्ण ब्रेसेस द्वारा पूरित किया गया है। लंबी-स्पैन बीम का डिज़ाइन पेशेवर डिजाइनरों द्वारा विस्तृत गणनाओं और मॉडल सत्यापन का परिणाम है, जो यह सुनिश्चित करता है कि पूरी श्रृंखला में विक्षेपण मान मानक विश्वसनीयता सीमाओं के भीतर रहें। 4. अक्षीय पंखा
यह पंखा प्रोफाइल्ड ब्लेड से सुसज्जित है, जो शिपमेंट से पहले गतिशील और स्थिर संतुलन परीक्षणों से गुजरते हैं। यह पंखा राष्ट्रीय मानकों के अनुरूप समायोज्य ब्लेड कोण और शोर स्तर के साथ उच्च वायु प्रवाह प्रदान करता है। 5. पंखा मोटर
यह पूरी तरह से बंद और सीलबंद मोटर विशेष रूप से कूलिंग टावरों के लिए डिज़ाइन की गई है और सामान्य ईंधन भरने के अलावा किसी रखरखाव की आवश्यकता नहीं होती है, जिससे परिचालन और रखरखाव लागत कम हो जाती है। हमारी विशेष ईंधन भरने की प्रणाली मोटर के कारखाने से निकलने से पहले ही स्थापित कर दी जाती है, जिससे ईंधन भरना और भी आसान हो जाता है।
हम विभिन्न परिचालन स्थितियों में अपने ग्राहकों की आवश्यकताओं को पूरा करने के लिए विभिन्न प्रकार के मोटर मॉडल प्रदान करते हैं, जिनमें दोहरी गति वाली मोटरें, परिवर्तनीय आवृत्ति वाली मोटरें और विस्फोट-रोधी मोटरें शामिल हैं।
6. ड्राइव सिस्टम
यह प्रणाली एक पारंपरिक बेल्ट या गियर रिड्यूसर का उपयोग करती है, जिससे घिसे हुए पुर्जों की लागत कम होती है और परिचालन और रखरखाव लागत न्यूनतम होती है। यह रिड्यूसर उच्च विनिर्माण परिशुद्धता, उच्च संचरण दक्षता और कम शोर का दावा करता है, जो इसकी लंबी सेवा जीवन और आसान रखरखाव सुनिश्चित करता है। 7. हीट एक्सचेंज कॉइल
मानक SUS304 सामग्री पैसे के लिए उत्कृष्ट मूल्य, उत्कृष्ट संक्षारण प्रतिरोध और लंबी सेवा जीवन प्रदान करती है। रिसाव-मुक्त संचालन सुनिश्चित करने के लिए स्थापित कॉइल्स का 1.0 MPa पानी में 9 बार तक दाब परीक्षण किया जाता है। अनुरोध पर कॉपर, टाइटेनियम या SUS316 कॉइल्स भी उपलब्ध हैं। जल निकासी की सुविधा के लिए कॉइल्स को एक कोण पर स्थापित किया जाता है।
8. जल-अपवाह रोधी उपाय
वायु प्रवेश क्षेत्र में जल संग्राहक स्थापित किए जाते हैं, और टॉवर के अंदर हवा की गति को इष्टतम किफायती हवा की गति प्राप्त करने के लिए सख्ती से डिज़ाइन किया गया है, जिससे पानी के छींटे प्रभावी रूप से रुकते हैं और पानी का अपवाह न्यूनतम होता है। 9. जल वितरण प्रणाली
उच्च-प्रवाह ट्रिपल-जेट या सर्पिल स्प्रिंकलर का उपयोग किया जाता है, जिससे उच्च प्रवाह दर, कोई अवरोध या मृत क्षेत्र नहीं, और समान जल वितरण सुनिश्चित होता है।
10. परिवहन और स्थापना
अलग-अलग ऊपरी और निचले खंडों में परिवहन किए जाने वाले, टॉवर को एक मॉड्यूलर विन्यास में स्थापित किया गया है, जिससे प्रतिस्थापन और रखरखाव आसान हो जाता है, जिससे साइट पर असेंबली और निर्माण का समय कम हो जाता है। 9. बुद्धिमान नियंत्रण (वैकल्पिक)
कूलिंग टॉवर में स्वचालित नियंत्रण, संचालन स्थिति प्रदर्शन, सुरक्षा और अलार्म लाइटिंग एकीकृत हैं। इसे पंखे और पंप के संचालन की दूरस्थ निगरानी और नियंत्रण के लिए बीए प्रणाली से भी जोड़ा जा सकता है।
