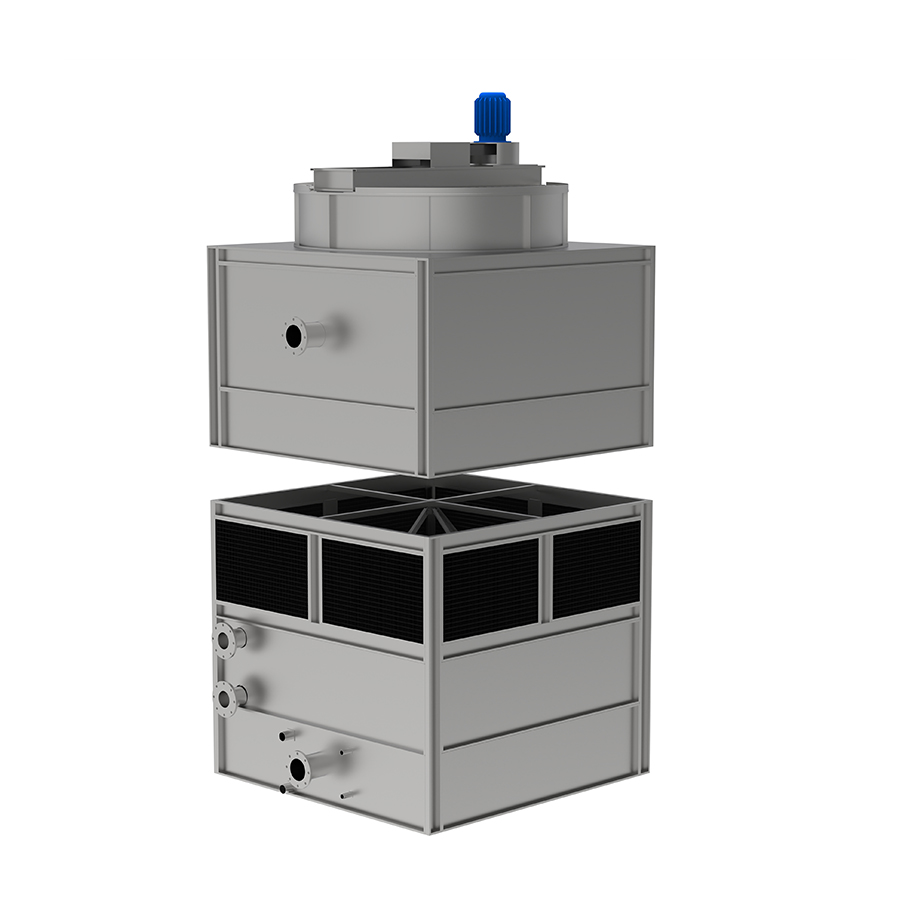

برج مغلق بتيار معاكس
1. هيكل البرج
يُصنع برج التبريد من فولاذ مطلي بالمغنيسيوم والألمنيوم والزنك (فولاذ Z700 مجلفن ثقيل اختياري، وفولاذ مجلفن قياسي، وفولاذ مقاوم للصدأ SUS304). جميع المواد مصنوعة وفقًا للمعايير الوطنية دون أي تفاوتات سلبية، مما يضمن مقاومة ممتازة للتآكل.
2. الهيكل والمثبتات
يُصنع الهيكل من فولاذ مجلفن بالغمس الساخن عالي الجودة وعالي القوة. يضمن الهيكل المصمم بذكاء ثباته مع تقليل استهلاك المواد.
تُستخدم مسامير SUS304 في المثبتات، مما يوفر مقاومة ممتازة للتآكل.
3. المروحة
المروحة ذات تدفق محوري، مع شفرات مجوفة على شكل جناح من سبائك الألومنيوم. زاوية الشفرات قابلة للتعديل، وتخضع المروحة لاختبار التوازن الديناميكي قبل الشحن.
4. محرك المروحة
المحرك مقاوم للماء، مصمم خصيصًا لأبراج التبريد المغلقة بالكامل. لا يحتاج إلى صيانة باستثناء إعادة التزود بالوقود الاعتيادي، مما يقلل من تكاليف الاستخدام والصيانة.
يتم تركيب معدات التزود بالوقود الخاصة بنا قبل مغادرة المحرك المصنع لتسهيل عملية التزود بالوقود. 5. ملف التبادل الحراري
يتميز مادة SUS304 القياسية بفعالية عالية من حيث التكلفة، ومقاومة عالية للتآكل، وعمر خدمة طويل. تخضع الملفات المجمعة لاختبار ضغط 9 بار في الماء عند 1.0 ميجا باسكال لضمان تشغيل خالٍ من التسرب. كما تتوفر ملفات من النحاس أو التيتانيوم أو SUS316 عند الطلب.
يمكن تصميم ملفات المبادل الحراري بالتوازي. في حال حدوث مشكلة في أحد الملفات، يمكن إصلاحها دون إيقاف الوحدة بمجرد إغلاق الصمام. تُركّب الملفات بزاوية لتسهيل تصريف الماء.
6. مضخة رش الماء
تُستخدم مضخة رش مخصصة لأبراج التبريد، تتميز بانخفاض الضغط، وتدفق عالٍ، وطاقة منخفضة، وضوضاء منخفضة.

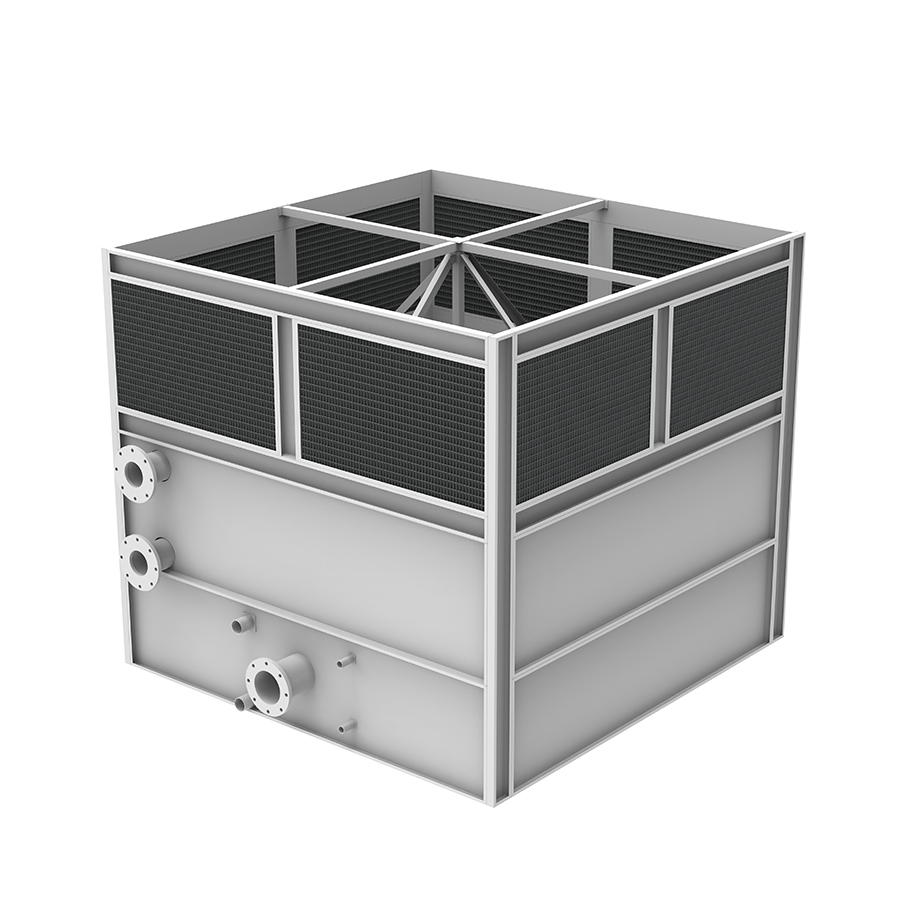

7. شبكة مدخل الهواء
تُستخدم شبكات مدخل الهواء المصنوعة من مادة PVC أو صفائح المغنيسيوم والألمنيوم والزنك، حسب الاستخدام. تقلل هذه الصمامات من تدفق الهواء، وتحمي من أشعة الشمس المباشرة، وتمنع نمو الطحالب والميكروبات، وتمنع انجرافها.
8. حوض تجميع المياه
مصنوعة من الفولاذ المجلفن عالي السماكة Z700، وتتميز هذه المادة بمقاومة عالية للتآكل وعمر خدمة أطول. يضمن حوض تجميع المياه الأعمق كمية كافية من مياه الرش. يمكن إضافة صمامات لولبية، ومستشعرات مستوى السائل، ونظام إعادة تعبئة المياه تلقائيًا عند الطلب.
9. صمام الطفو
يعوض هذا الصمام فاقد مياه التبريد الناتج عن التبخر. تم تركيب جهاز إعادة تعبئة المياه تلقائيًا. مصنوع بالكامل من الفولاذ المقاوم للصدأ، ويتميز بوصلة رباعية القضبان لسهولة ومرونة التشغيل.

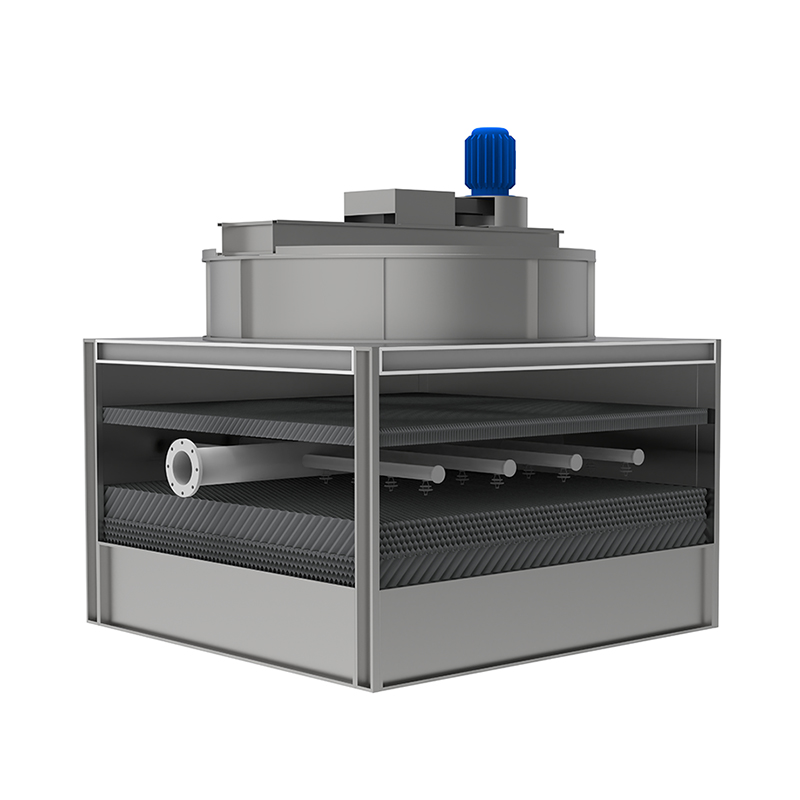

10. نظام توزيع المياه المزدوج
يستخدم نظام توزيع المياه المزدوج فوهات عالية التدفق (ثلاثية الرش أو متغيرة التدفق)، مما يضمن توزيعًا متساويًا لمياه الرش على أسطح أنابيب التعبئة والتبادل الحراري، مما يمنع الانسدادات والبقع الميتة. ١١. سخان كهربائي (اختياري)
أثناء التشغيل الشتوي، يُمكن تفعيل السخان الكهربائي لمنع تجمد ملفات التبادل الحراري وحوض التبريد.
٩. تحكم ذكي (اختياري)
يُدمج برج التبريد نظام التحكم الآلي، وعرض حالة التشغيل، والحماية، وإضاءة الإنذار. كما يُمكن توصيله بنظام BA، مما يُتيح مراقبة المراوح والمضخات والتحكم بها عن بُعد، وكشف مستوى السائل وضبطه تلقائيًا داخل حوض التبريد، والتحكم التلقائي في سخان الماء الكهربائي المُضاد للتجمد في حوض التبريد.
